PROSES KERJA
1. Mendengar
arahan dan panduan yang diberikan oleh pensyarah.
2. Memahami
gambar rajah yang telah diberi.
3. Menyediakan
semua alatan tangan dan komponen serta aksesori yang diperlukan.
Rajah menunjukkan pengujian cok
4. Menguji
samada cok berfungsi atau tidak dengan menggunakan multimeter.
5. Bacaan
yang rendah diperoleh menunjukkan cok berfungsi dengan baik.
6. Mengenalpasti
kedudukan komponen / aksesori dan wayar penyambung di dalam perumah.
7. Mengukur
panjang wayar yang diperlukan dan menjalur wayar tersebut.
8. Memasang
wayar hidup (merah,biru,kuning) pada cok dan unjurkan wayar tersebut ke
pemegang tiub.

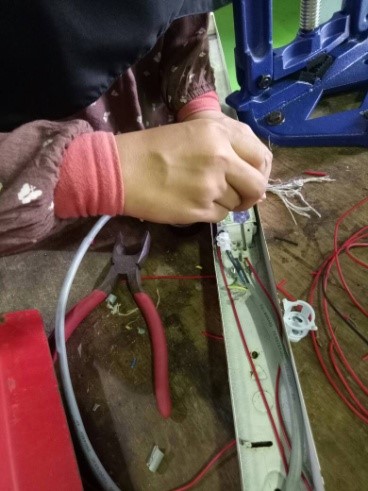

Rajah menunjukkan pemasangan wayar pada komponen
9. Menyambung
wayar dari pemegang tiub ke soket suis penghidup dan terus ke pemegang tiub
yang lagi satu.
10.
Memotong dan menjalur wayar berpenebat pvc dengan
menggunakan cutter dan penjakur wayar.
Rajah menunjukkan pemasangan wayar 3 teras
dan hasilnya
11. Memasang
wayar 3 teras pada plug.
12. Mengenalpasti
tamatan untuk setiap jenis wayar.
13. Memastikan
wayar hidup berwarna biru, neutral berwarna coklat dan bumi berwarna hijau
kuning.
14. Menyambungkan
wayar teras tunggal daripada perumah pendaflour kepada wayar 3 teras.
15. Memastikan
wayar berwarna merah/biru/kuning bersambung dengan wayar hidup.
16. Menyambungkan
wayar neutral dari wayar 3 teras kepada cok.
17. Menyelitkan
wayar bumi dari wayar 3 teras kepada mana-mana bahagian pada perumah.
18. Setelah
siap, tunggu giliran untuk membentangkan projek di hadapan pensyarah.
19.
Sebelum melakukan pengujian dengan litar hidup,
pengujian keterusan litar mati hendaklah dijalankan.
Rajah menunjukkan pengujian keterusan
litar mati
20. Menguji
keterusan litar mati pada tamatan hidup.
21. Bacaan
yang rendah diperoleh menunjukkan wayar hidup tidak terputus.
22. Menguji
keterusan litar mati pada tamatan neutral.
23. Bacaan
yang rendah diperoleh menunjukkan wayar neutral tidak terputus
24. Menguji
keterusan litar mati pada tamatan bumi.
25. Bacaan
yang rendah diperoleh menunjukkan wayar bumi tidak terputus
26. Menguji
keterusan litar mati pada tamatan hidup dan neutral.
27. Penunjuk
OL diperoleh menunjukkan wayar hidup dan neutral tidak bersambung.
28. Menguji
keterusan litar hidup dengan menyambungkan plug dari perumah pendaflour dengan
soket utama.
Rajah menunjukkan pengujian keterusan litar
hidup
29. Pengujian
ini mesti dibuat dengan pengawasan pensyarah.
30. Pendaflour
bernyala bermaksud semua litar, aksesori serta tiub pendaflour berada dalam
keadaan baik.
31. Mengambil
bacaan nilai voltan sebelum melalui cok dengan menggunakan clamp meter.
Nilai
diperoleh adalah (232.0 V)
32. Mengambil
bacaan nilai voltan selepas melalui cok dengan menggunakan clamp meter.
Nilai diperoleh adalah
(135.1 V)
33. Bacaan
nilai voltan sebelum mestilah lebih tinggi dari selepas melalui cok.
34. Melaraskan
tombol pelaras kepada julat bacaan arus.
35. Mengambil
bacaan arus yang melalui wayar hidup menggunakan clamp meter.
Nilai
diperoleh adalah (0.1 A)
36. Mengemas
dan simpan semula semua alatan tangan yang telah digunakan.
37. Membersihkan
meja yang telah digunakan
