Amali Elektrik (Pendawaian Pendafluor)

 AMALI 3: PENDAWAIAN PENDAFLOUR

 OBJEKTIF AMALI:

·         Mengetahui fungsi alat tangan elektrik.

·         Mengetahui pendawaian pendaflour.

·         Menguji kefungsian litar pendaflour.

·         Memahirkan pelajar menggunakan alat tangan.



BAHAN DAN KOMPONEN

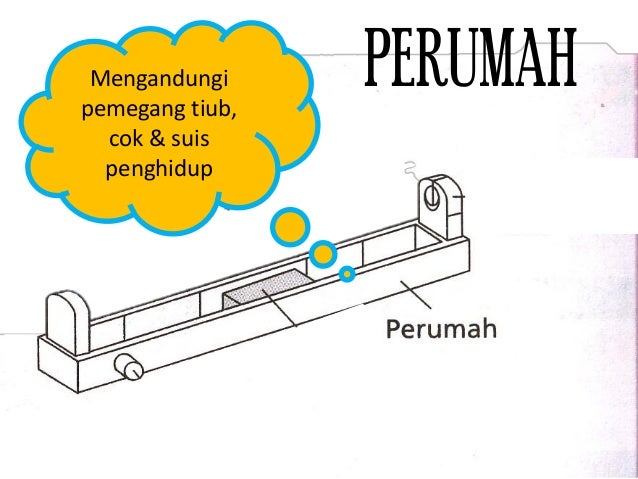

a) Perumah beserta cok

Rajah menunjukkan perumah beserta cok

- Tempat untuk meletakkan soket suis penghidup, pemegang tiub pendaflour dan wayar penyambung agar lebih kemas.

- Cok berfungsi untuk membekalkan voltan dan menstabilkan voltan dalam litar apabila pendaflour benyala.

b) Pemegang tiub pendarfluor

Rajah menunjukkan pemegang tiub pendarfluor

- Memegang tiub pendaflour pada perumah.

- Menyambungkan arus dari wayar kepada tiub pendaflour.

c) Soket suis penghidup

Rajah menunjukkan soket suis penghidup

- Memegang suis penghidup dalam perumah.

- Menyambungkan arus dari wayar ke suis penghidup.

d)  Suis penghidup

Rajah menunjukkan suis penghidup

- Berfungsi untuk menghidupkan lampu.

- Lampu akan terus hidup walaupun suis penghidup ditanggalkan.

e) Wayar penyambung

Rajah menunjukkan wayar penyambung

- Digunakan sebagai penyambung (jumper) untuk bekalan kuasa atau punca masukan dan keluaran

f) Plug 3 pin

Rajah menunjukkan plug 3 pin

- Mempunyai 3 tamatan iaitu bumi, hidup dan neutral.

- Mempunyai fius katrij 13A.

- Digunakan pada kebanyakan perkakas elekrtik di rumah.

g) Kabel 3 teras berpenebat PVC

Rajah menunjukkan kabel 3 teras berpenebat PVC

- Untuk pendawaian perkakas elektrik yang tidak menghasilkan haba seperti radio dan televisyen.

h) Tiub Pendarfluor

Rajah menunjukkan Tiub pendarfluor

-Untuk menghasilkan cahaya dalam unit lumen

LANGKAH KERJA

Rajah menunjukkan bahagian-bahagian dalam pendawaian lampu pendarfluor

1.      Fahami gambarajah di atas.

2.      Kenalpasti setiap komponen / aksesori yang hendak digunakan, pastikan komponen / aksesori tersebut barada dalam keadaan baik dengan menggunakan multimeter.

3.      Kenalpasti kedudukan pada perumah pendaflour sebelum meletakkan komponen / aksesori. Komponen / aksesori disusun mengikut kedudukan yang betul.

4.      Sambung kabel pengalir tunggal dengan semua komponen / aksesori.

5.      Pastikan kod warna kabel yang disambungkan adalah betul iaitu merah (hidup) , hitam (neutral) , hijau (bumi).

6.      Periksa dan uji litar mati menggunakan multimeter dengan bantuan pensyarah dan pengajar.

7.      Sambungkan litar dari pendaflour kepada plug 3 pin.

8.      Rujuk manual penggunaan bekalan kuasa (power supply).

9.      Tunggu arahan daripada pensyarah / pengajar sebelum membuat penyambungan bekalan.
